                                               FPC耐弯折试验机XM-FPC002-P

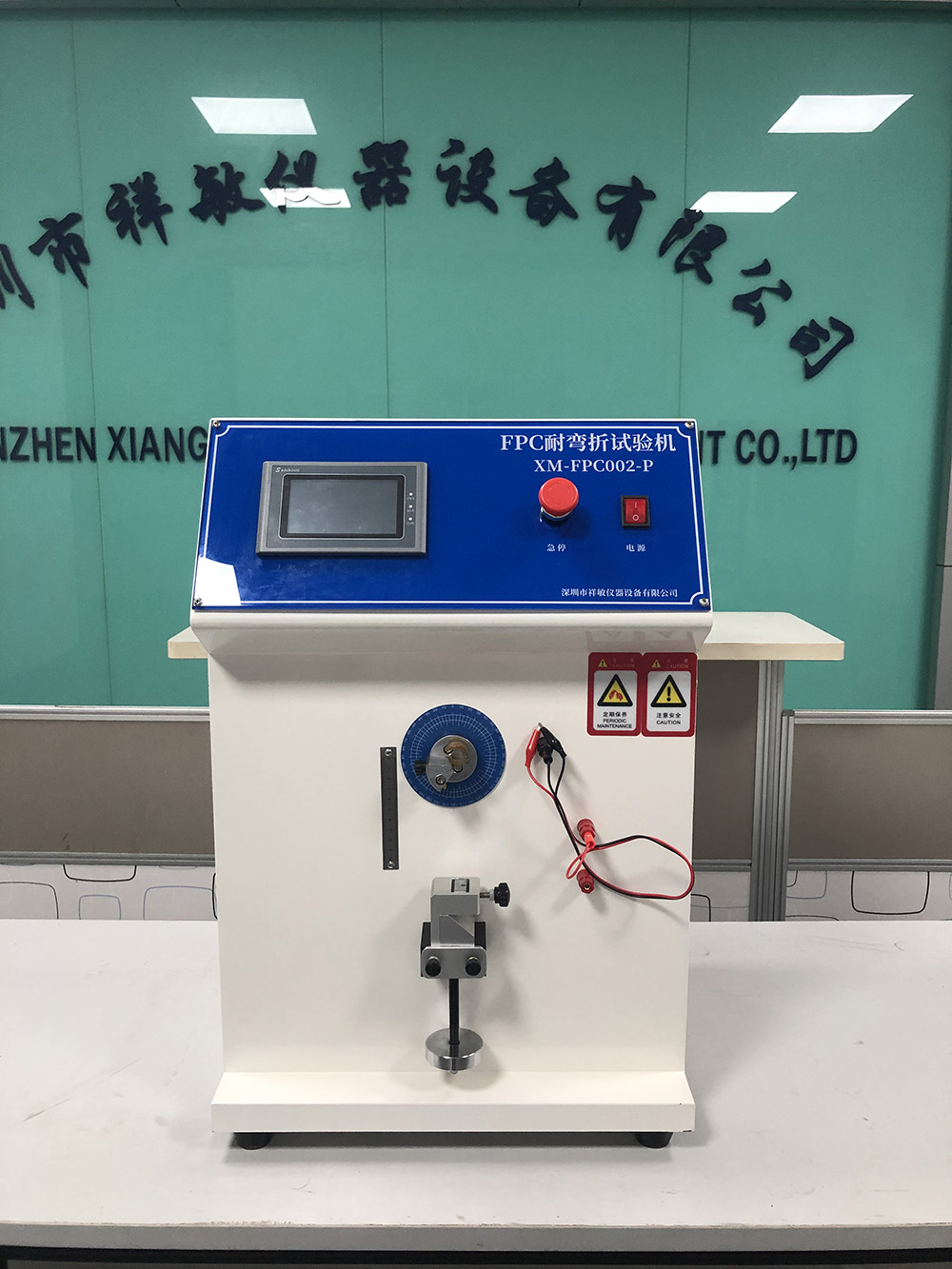

产品图片

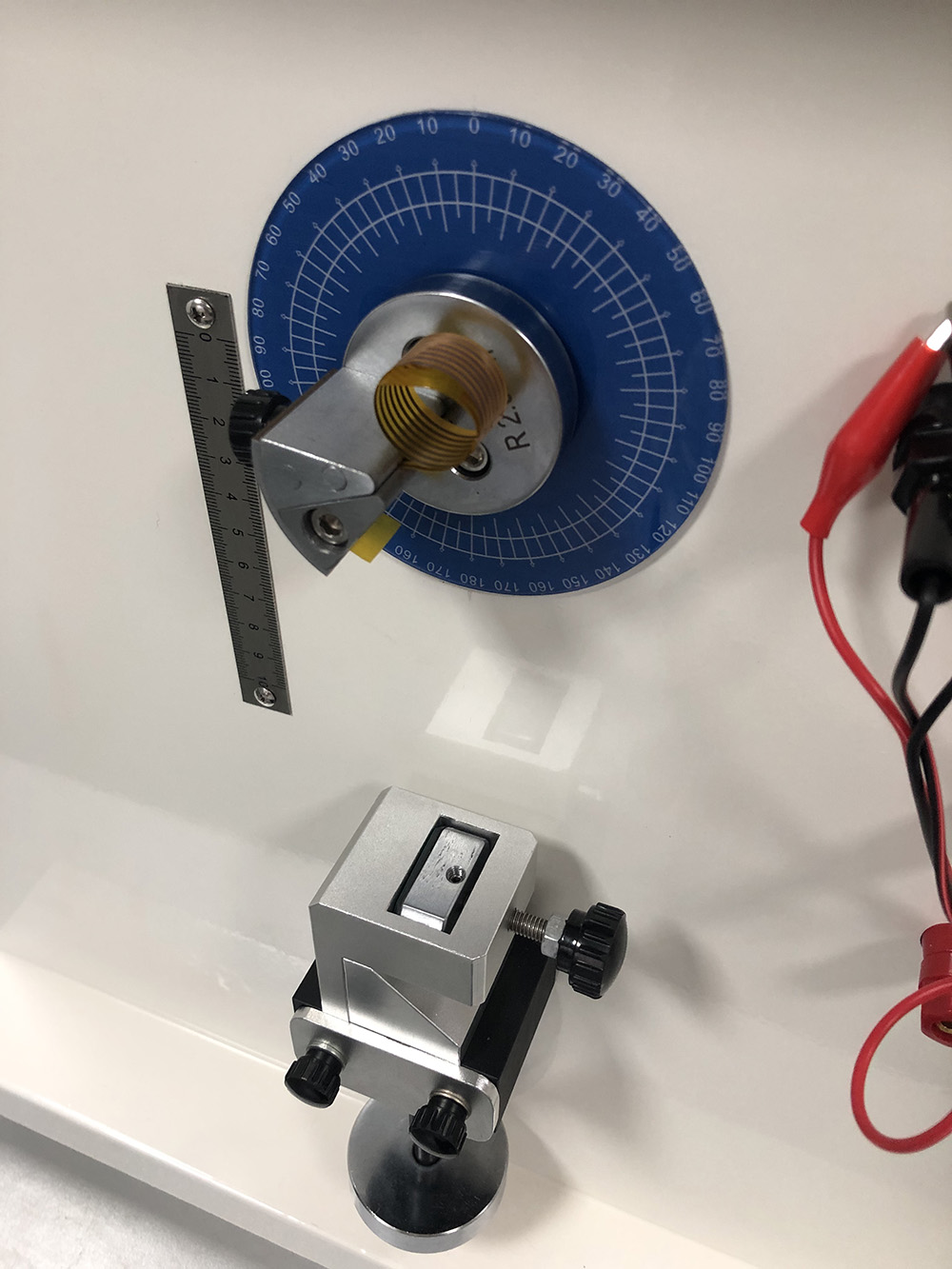

                                               夹具图

本机主要用于耐折挠之电路板(俗称软性电路板)作折挠测试;如手机、PDA、电子词典、手提电脑

等电子产品 FPC 软板的耐挠折、耐屈折寿命检测试验。



产品参数:

1、试验工位:1

2、试验角度:10 - 170 度(触摸屏数字设定,此为单向角度要求,双向可达 340 度,具体与每个客户产品大小有关系,角度略有出入)

3、测试速度:10 - 180 /分钟;测试行程:15 - 100mm(手动可调)

4、试验夹具最大宽度及开口宽度:80mm (具体以每个客户产品要求为准)

5、弯折半径可选:弯折 R 角:1.0mm\2.0mm0.38mm0.5mm0.3mm

6、试验夹具:下端活动夹具及上端活动夹具一套(根据不同的产品类型可以定做设计夹具)

7、试验次数计数器:0~999999 次(触摸屏数字可预置,达到次数及产品折断自动停止)

8、试验功能:触摸屏设定角度、次数、速度等,具有独特的导通功能,断开自动停止计数功能,自动 寻找原点等功能

9、机台尺寸(L×W×H):450×380×700mm(定做项目略有区别)

10、机台重量:40kg 左右

11、工作电源:AC220V50HZ



产品特点:

1、本机采用松下伺服电机驱动,高精度定位准确,低噪声,可长时间使用;

2、程控原点复位,无需用手将夹具对原位;

3、本机采用触摸屏显示控制仪作程序输入;

4、试验角度、速度、测试次数可设定,自动计数,产品弯折至断线无法通电时,并能自动停止操作。
