 扭转试验机

产品详情

1、控制方式：全电脑自动控制

2、工位数：单工位

3、上下有有效行程：240mm最大

4、产品有效宽度：以样品为设计基准

5、扭力传感器配置：1N.M 10N.M各一个

6、压力传感器配置：10kg一个

7、扭力精度：≤0.5%FS

8、扭转速度：1~10800度/min

9、速度精度：≤0.3%

10、角度行程：0~±7200度（可设置正反两个角度或单边角度）

11、角度精度：≤±0.02度

12、单位切换：kgf.cm、N.m、Lbf.in、N.mm可切换

13、电脑配置：DELLT1700 18.5寸液晶配有2T储存空间硬盘测试数据（曲线、数据）存于计算机硬盘（每一笔数据皆可存储，不限次数），测试完成后数据可以通过软件再次载入

14、语言切换：英文、中文

15、数据储存：配有2T储存空间硬盘测试数据（曲线、数据）存于计算机硬盘（每一笔数据皆可存储，不限次数），测试完成后数据可以通过软件再次载入16、报表要求：报表抬头内容随时可修改（中英文皆可），报表自动生成，不需再作输入，可打印数据报表、曲线报表

17、自动判定及分析测试结果：可输入压缩、引张荷重之上、下限规格值，自动判定测试结果Passed 或Fail及分析等

18、测试方法：可自由调用、修改、存储，每次测试时可自动保存新文件名，利用查找，每笔数据自动保存中途停电不丢失数据；可于方法内设定去、回程速度，测试角度、测试次数、停留时间、上下限判别条件，可于测试时实时判别Passed or Fail;测试完毕可选择重测进行修复

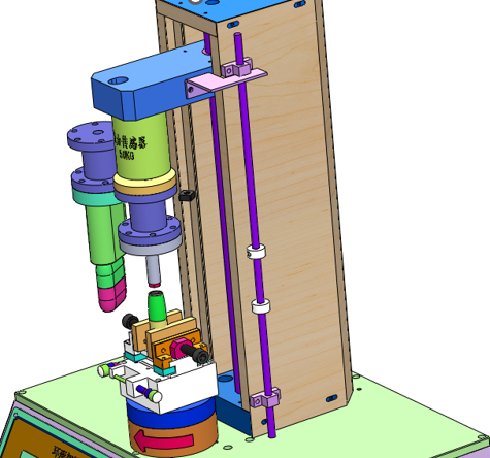

参考设计图

思路解析：

1、底座夹具由伺服马达驱动旋转，扭力传感器在上端保持静止；同时根据需要可以设定需要的负载；负载力由第二套伺服马达驱动（10kg范围内可预设）

2、测试两种产品，分别由两套扭力传感器完成，每套传感器下带有仿形治具，无需更换

3、最下面XY高精度千分尺滑台方便产品快速对位；快速开口夹具带有V槽，满足圆形产品夹持；并可兼容其他产品夹具夹持要求，无需更换

4、本机带有传感器防护结构设计，避免横向力扭坏拉压力传感器
