电脑伺服插拔力试验机XM-1220S

1.应用范围：

电脑伺服插拔力试验机适用于各种连接器的插入力及拔出力测试，提供各种连接器专用夹具及自动求心装置。此设备利用 Windows 视窗操作简单方便，所有资料皆可储存( 试验条件、位移、曲线图、寿命曲线图、检查报表等），祥敏可解决各种连接器测试的夹具问题，测试时公母连接器能自动对准，不存在只插单边的问题，搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制‘荷重行程-阻抗曲线图’。可测试项目/应用：

1.1 连接器整排插拔

1.2 连接器单孔插拔

1.3 连接器插拔寿命测试

1.4 连接器单PIN与塑胶保持力测试

1.5 连接器Normal Force测试

1.6 连接器弹片压缩测试

1.7 连接器动态阻抗测试,各种拉、压力测试

1.8 各种拉/压力测试

2.技术参数:

2.1 规定最大荷重：50、20、10、5Kg（标配50kg传感器）

2.2 最小分解度：0.01

2.3 最大测定高度：75mm

2.4 最小微调距离：0.01mm

2.5 荷重精度：±0.2%

2.6 位移精度：±0.2%

2.7 速度精度：±0.1%

2.8 测定速度范围：0-300mm/min

2.9 夹口有效宽度最大：40mm

2.10  XY千分尺平台有效可调行程：10mm

2.11 机台立柱高度：660mm

2.12 主机上下夹具之间尺寸：100mm

2.13 机台立柱间距：200mm

2.14 传动机构：高精度滚珠螺杆

2.15 驱动马达：伺服马达

2.16 传感器：美国进口传力传感器

2.17 电机： 220V±10% 0.2KW/0.4KW

3.设备特点：

3.1 测试条件设定:在电脑下拉式菜单勾选设定或直接输入数据，含：试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间每次等候位置、空压次数等。（测试条件可储存）

3.2 可显示及打印：荷重-行程曲线图-荷重衰减寿命曲线图-检验报表等。

3.3 荷重元负载保护功能、可确保荷重元不致损坏。

3.4 自动荷重零点检出，并可设定原点检出荷重值。

3.5 荷重单位显示：N、lb、gf、Kgf可自由切换。

3.6 可同时搭配数个荷重元（2Kgf/5Kgf/20Kgf/50Kgf选购）。

3.7 机台采用高钢性结构设计，搭配伺服马达，长时间使用下能确保精度，适合一般引张压缩测试及插拔力寿命测试。

3.8 自动停止功能：寿命测试时，测试数据超出设定上下限值时机器自动停止。

3.9 测定项目：最大荷重值、峰值、谷值、行程之荷重值、荷重或行程之电阻值。

4. 测试报表输出：

4.1 荷重-行程曲线图、测试报表，皆为A4标准纸张规格，且由电脑打印机直接打印；

4.2 插拔荷重 - 行程曲线图：可直接显示并储存每次测试之位移与力量值变化；( X 轴代表行程，Y 轴代表力量）

4.3 每一测量图形皆可追踪轨迹，判定每一测定点对应之荷重及行程值，最小解析度 0.01mm；曲线由电脑自动储存、可随时放大缩小、一张纸可任意指定放置 N 个曲线图；卷轴式曲线图显示，可任意浏览曲线图；同时显示荷重-行程曲线图及寿命曲线图。

4.4 测试报表

4.4.1 报表抬头内容可随时修改；

4.4.2 报表上可显示每条曲线之**大值、**小值、平均值；

4.4.3 可设定同时显示多组寿命曲线图。

4.4.4 测试报表自动产生（A4 规格），并可转档输出（Excel）或通过网络直接输出；

自动计算最大值、最小值、平均值、差值、标准差等；

5. 设备配件清单：

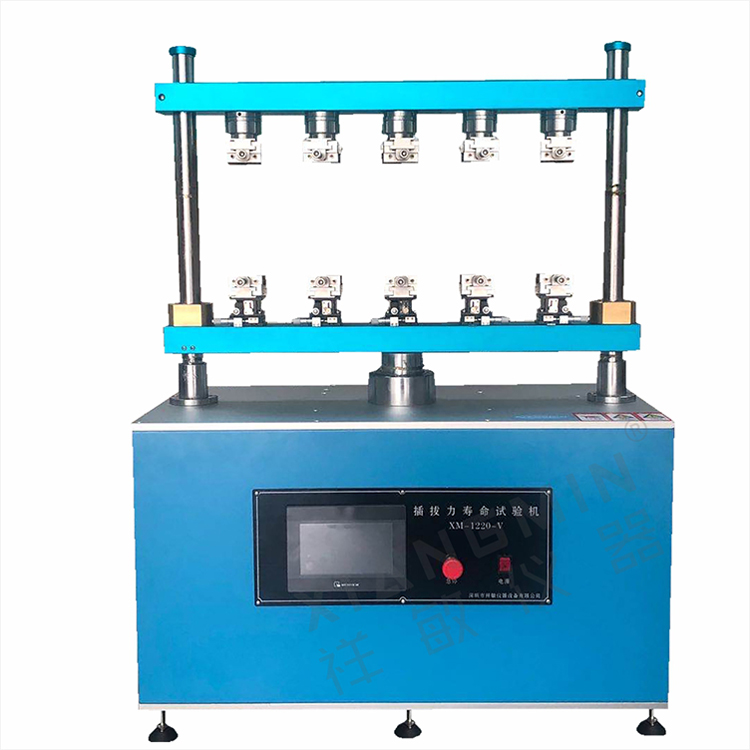

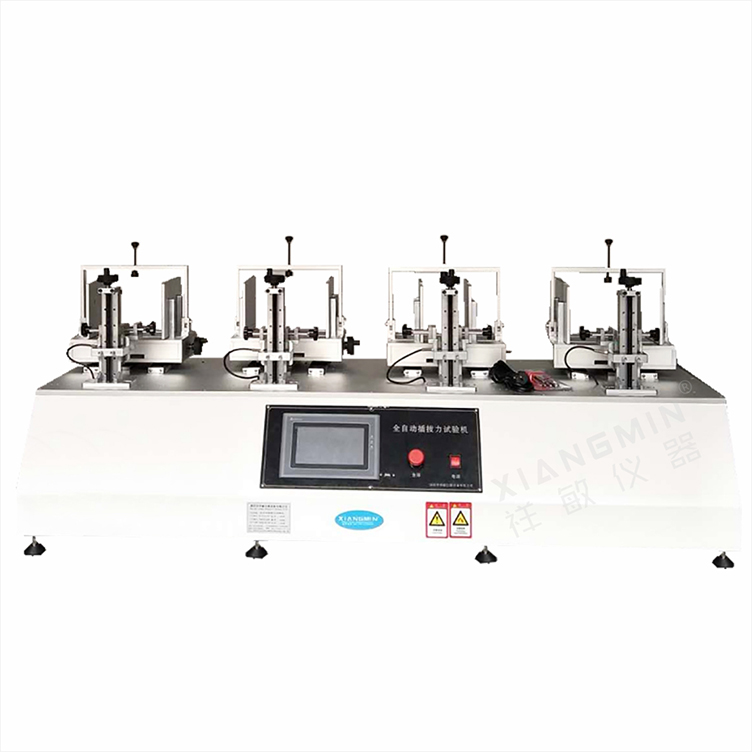

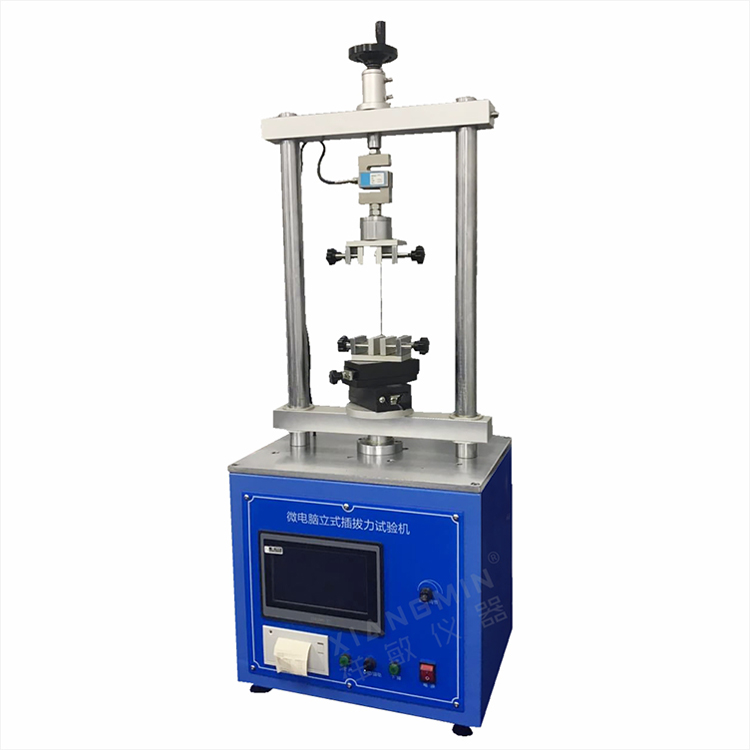

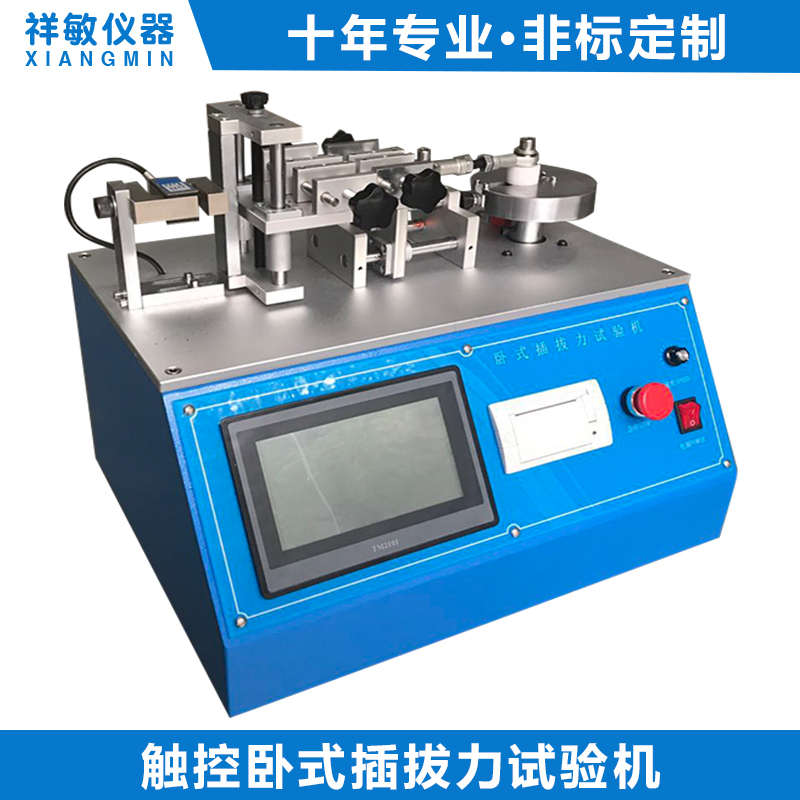

6.参考图：
