 四工位加大型独立控制微跌

四工位加大型独立控制微跌

产品详情

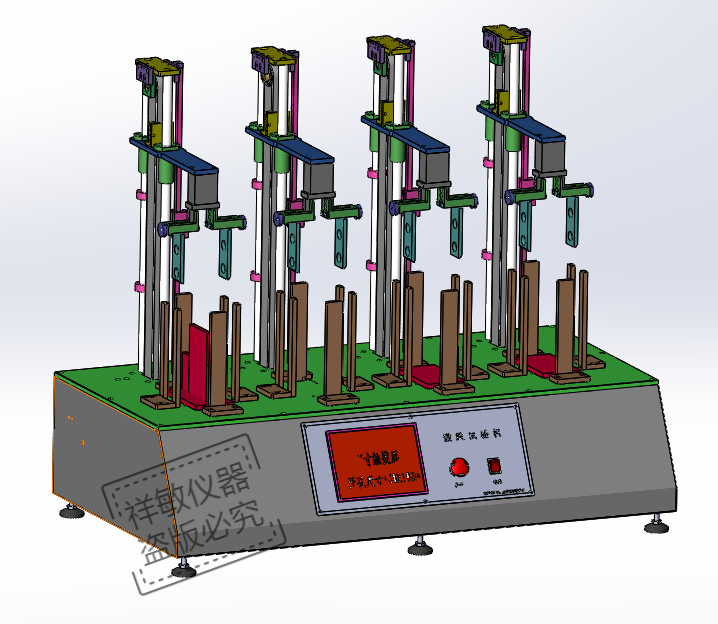

加大型独立控制微跌

1.应用范围：

本机适用于手机、平板电脑，电话机听筒、对讲机、MP3、CD、电子词典等小型电子消费类产品作重复跌落测试。

2.适用标准：IEC60068-2-68

3.手机微跌落试验机设计原理

3.1 升降气缸带动上夹具（气手指）下降将手机夹住，上升，松开气手指，手机成自由跌落运动--升降气缸下来--夹住产品--上升---如此往复直至设定次数停止。

3.2 采用吸盘法，升降气缸带动上夹具下降将手机吸住提升到一定高度松开跌落做反复运动---如此往复直至设定次数停止。

3.3 常规测试设备为气缸+手指夹具配置，吸盘夹具要求需额外提出。

4.主机特点

4.1 设定按键次数定值，可自动停止测试。

4.2 本机采用日本SMC气缸作为手机提起、跌落驱动源，配以精密气缸作归位动作，耐久使用；能实现手机等产品反复跌落，以检测产品由一定高度落下之耐冲击性；由于采用气动元件及专制控制方式，极大地提升测试速度和一致性；采用日本松下液晶触摸式控制屏+PLC可编程式控制制器作动作程控；四套马达独立控制四个工位；六个面；独立控制；独立计数

5.主要技术参数

5.1 跌落工位：四工位六个面最大产品7寸

5.2 允许试件重量：2kg（max）

5.3 跌落高度：10-300mm

5.4 测试速度范围：6～20次/min（根据产品实际高度速度范围会有所不用）

5.5 PLC控制器及触摸屏：1套

5.6 马达：4套

5.7 主机外形尺寸：1850x1000x1600mm长宽高

5.8 本机重量：80kg左右

5.9 气源：≥0.5Mpa

5.10 电源：AC 220V

6.配置清单

6.1 主机：一台

6.2 步进马达：雷塞 4套

6.3 气缸：SMC气缸 8个

6.4 触摸屏：显控1个

6.5 夹具：四套

6.6 PLC：松下 2套

6.7 调压阀：日本SMC 2个
